Netzspannung / Netzfrequenz:
85 VAC - 265 VAC / 50 Hz - 60 Hz
Leistungsaufnahme:
1,35 W (Wirkleistung)
Temperaturbereich:
-10°C bis +45°C
Absicherung:
extern über Leitungsschutzschalter 10 A - 16 A (Auslösecharakteristik B)
Anschlussklemmen:
Aderquerschnitt von 0,5 mm² - 2,5 mm²
Schutzart / Schutzklasse:
IP 20 / II
Montageort:
Schalt-, Zählerschrank/ Wandmontage
Montageart*2:
Wand-, Hutschienenmontage
Abmessungen:
Höhe 90 mm / Breite 160 mm / Tiefe 59 mm
Strommesseingänge:
4x Stromwandlereingänge zur Messung von L1, L2, L3 & N (Typ 100/20 = 100A, Typ 100/40 = 100A, Typ 100/100 = 100A, Typ 400/100 = 400A, Typ 400/400 = 400A, Typ 400/800 = 400A) 20x Stromwandlereingänge zur Messung einzelner AC Verbrauchsströme (Typ 100/20 = 20A, Typ 100/40 = 40A, Typ 100/100 = 100A, Typ 400/100 = 100A, Typ 400/400 = 400A, Typ 400/800 = 800A)
Spannungsmesseingänge:
3x Spannungsmessung von L1, L2 & L3 gegen N
Schaltausgänge:
2x Relais-Umschalter (250 VAC / 16 A) / max. 20.000 Schaltvorgänge pro Relais/Jahr
Schnittstellen:
1x CAN-Bus, 1x RS485 (Abschlusswiderstand wählbar) / 3000 mm
Messwandler:
20 A: 5 mm / 40 A: 8 mm / 100 A: 13 mm / 400 A: 30 mm / 800 A: 60 mm x 40 mm (Ader Ø)
Modbus / CAN-Bus:
variable Adresse - max. 50 Geräte möglich
Zeitraum:
Heute • Gestern • aktuelle Woche • vorherige Woche • aktuelles Jahr • vorheriges Jahr • Gesamt 20 Jahre Datenspeicherung
Strom:
Typ 100/20: 0–100 A / 0–20 A • Typ 100/40: 0–100 A / 0–40 A • Typ 100/100: 0–100 A / 0–100 A • Typ 400/100: 0–400 A / 0–100 A • Typ 400/400: 0–400 A / 0–400 A • Typ 400/800: 0–400 A / 0–800 A
Datenspeicherung:
20 Jahre

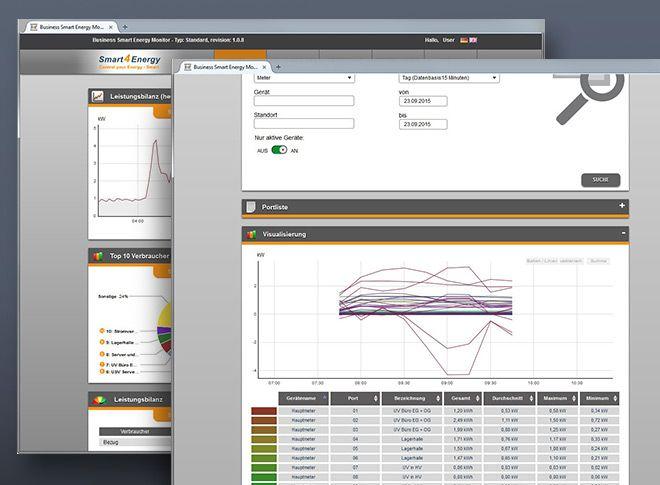

Displayart / Datenausgabe:
Leistung in W, Energie in Wh, Spannung in V, Strom in A, Blindleistung in VAr, Frequenz in Hz, Scheinleistung in VA, Phasenverschiebungswinkel in °, Leistungsfaktor
Herstellergarantie:
2 Jahre Herstellergarantie
Lieferumfang Typ 100/20:
4x Messwandler (Typ: A1000034 / 100 A), 20x Messwandler (Typ: A1000058 / 20 A)
Lieferumfang Typ 100/40:
4x Messwandler (Typ: A1000034 / 100 A), 20x Messwandler (Typ: A1000033 / 40 A)
Lieferumfang Typ 100/100:
4x Messwandler (Typ: A1000034 / 100 A), 20x Messwandler (Typ: A1000065 / 100 A)
Lieferumfang Typ 400/100:
4x Messwandler (Typ: A1000049 / 400 A), 20x Messwandler (Typ: A1000065 / 100 A)
Lieferumfang Typ 400/400:
4x Messwandler (Typ: A1000049 / 400 A), 20x Messwandler (Typ: A1000066 / 400 A)
Lieferumfang Typ 400/800:
4x Messwandler (Typ: A1000049 / 400 A), 20x Messwandler (Typ: A1000107 / 800 A)
Sonstiges:
Benutzerhandbuch (Deutsch), 1x Mini USB-Kabel 1 m, diverse Stecker
Produktergänzung*1:
Business Smart Energy Monitor, -Datenlogger, -Manager
*1 nicht im Lieferumfang enthalten
*2 Gerät muss in einem Brandschutzgehäuse wie z.B. Schaltschrank oder AP-Gehäuse installiert werden.
